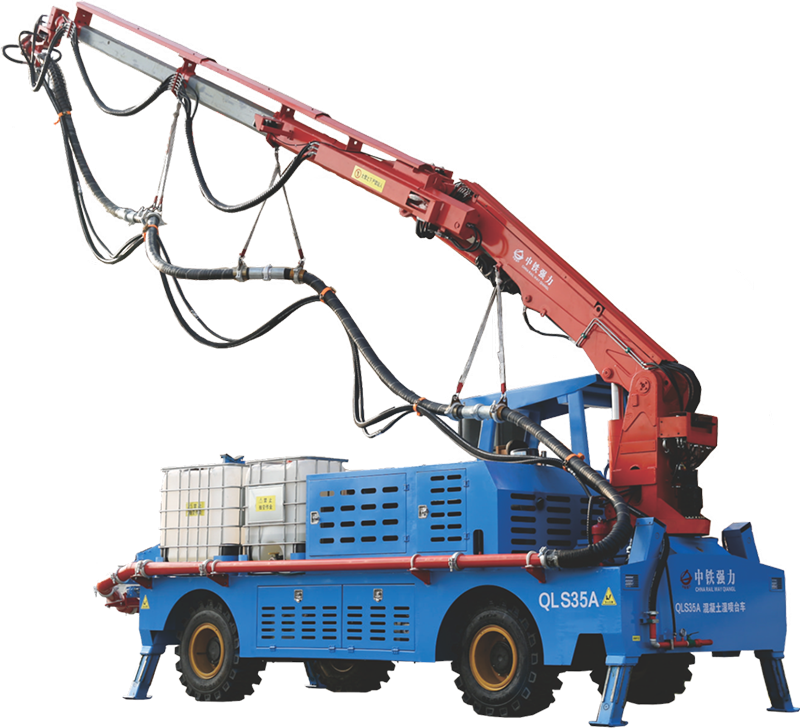

QLS35A型混凝土濕噴臺車是我公司集技術優勢開發的一款產品。該產品以其性能穩定可靠、噴射方量大、作業效率高、操控靈活、轉場速度快等優勢，收獲市場一致好評。
結構特點
1.伸縮式機械臂，出廠前經過上萬次疲勞震動測試無變形，超長壽命設計減少維護頻次。
2.焊接式工程底盤，整體承載能力提升25%，適應各類復雜工況穩定作業。
性能優勢
1.整車搭載高性能發動機，動力強勁；增大的通過角和離去角使38%坡度輕松攀越。
2.四輪轉向可實現船行和八字形行走方式，7米小的轉彎半徑，完美適配狹窄隧道斷面及U型彎道作業，場地通過性提升50%。
3.泵送系統最高噴射方量達35m3/h，大口徑輸送管不易堵管；管內壁采用國際先進耐磨材料整體鑄造，更加耐磨。
4.電氣元件多采用施耐德、西門子等國內外知名廠商：遙控器有線無線營備，靈敏度高、故障少，可滿足各種施工要求；配置GPS定位及故障診斷系統，可遠程解決施工問題，無后之憂。
5.液壓系統主泵采用3+1四聯泵模式，性能更穩定；多路閥采用上海諾瑪?shù)戎放疲钆湄撦d敏感系統，反應更加靈敏。
6.速凝劑系統配置矢量變頻電機，可實現0.8%-10%無級調節，同彈率穩定控制在12%以內，較常規設備降低30%。
價值賦能優勢
我們的濕噴臺車經實測對比：回彈率降低30%，施工成本降低20%，為您的施工保駕護航。
各機型基本技術參數對比
項目 | 基本性能 | 單位 | QLS35A | QLS35B | QLS35K |
整機參數 | 整車尺寸（長×寬×高） | mm | 約8050×2850×3360 | 約8450×2680×3210 | 約8450×2680×3210 |
整車重量 | t | 15.5 | 14.8 | 15.9 | |
最大噴射高度 | m | 15 | 15 | 15 | |
最大噴射寬度 | m | 2×13 | 2×13 | 2×13 | |
泵送系統 | 理論噴射排量 | m3/h | 35 | 35 | 35 |
泵缸缸徑 | mm | Φ180 | Φ180 | Φ180 | |
泵徑行程 | mm | 1000 | 1000 | 1000 | |
輸送管徑 | mm | Φ125～Φ90變徑 | Φ125～Φ90變徑 | Φ125～Φ90變徑 | |
噴射骨料最大粒度徑 | mm | Φ16 | Φ16 | Φ16 | |
混凝土出口壓力 | bar | 75 | 75 | 75 | |
適用混合料水灰比 | 0.45～0.6 | 0.45～0.6 | 0.45～0.6 | ||
料斗容量 | m3 | 0.3 | 0.3 | 0.3 | |
發動機 | 云內國三 | 云內國三 | 云內國三 | ||
發動機功率 | kw | 97 | 97 | 97 |
行走系統 | 變速箱 | 山推電控（前三后一） | 自動（前二后一） | 自動（前二后一） | |
軸距 | mm | 3900 | 4100 | 4400 | |
最大行走速度 | km/h | 20 | 20 | 20 | |
制動距離 | m | ≤10m(20km/h) | ≤10m(20km/h) | ≤10m(20km/h) | |
最大爬坡度 | 38% | 38% | 38% | ||
最小離地間距 | mm | 350 | 380 | 380 | |
機械臂 | 最大伸縮長度 | mm | 4600 | 4600 | 4600 |
大臂俯仰角度 | （°） | 0～70 | 0～70 | 0～70 | |
伸縮臂俯仰角度 | （°） | -110～5 | -110～5 | -110～5 | |
大臂回轉角度 | （°） | -90～180 | -90～180 | -90～180 | |
噴頭周向旋轉角度 | （°） | ±180 | ±180 | ±180 | |
噴頭左右旋轉角度 | （°） | ±120 | ±120 | ±120 | |
噴頭擺動角度 | （°） | 8（連續） | 8（連續） | 8（連續） | |
速凝劑泵型號 | YD25 | YD25R | YD25R |
速凝劑系統 | 驅動方式 | 變頻電機驅動 | 變頻電機驅動 | 變頻電機驅動 | |
速凝劑排量 | L/h | 0～1000連續調速 | 0～1000連續調速 | 0～1000連續調速 | |
速凝劑最大壓力 | bar | 20 | 20 | 20 | |
清洗系統 | 水泵型號 | 3WZ-1814HM | DBD-1814HM | DBD-1814HM | |
水箱容積 | L | 500 | 200 | 90 | |
流量 | L/min | 15 | 15 | 15 | |
液壓系統 | 主電機功率 | kw | 55 | 55 | 55 |
液壓油箱容積 | L | 450 | 400 | 400 | |
液壓泵數 | 個 | 1+3 | 2+2 | 2+2 | |
主泵排量 | ml/r | 145 | 145 | 145 | |
供氣系統 | 電機功率 | kw | ～ | ～ | 90 |
額定排氣壓力 | bar | ～ | ～ | 8 | |
額定排氣流量 | m3/min | ～ | ～ | 15 | |
排氣口尺寸 | ～ | ～ | G1-1/2”(1.5寸管螺紋) |
